通孔直径 80mm,外径:158mm
MT80158是标准系列过孔滑环,,过孔直径80mm(适用任何<=80mm),外径为158mm精密导电滑环。支持信号(2A), 10A, 倍率*10A,电压440VAC/VDC.
相比较同类产品有着旋转精度高,性能更稳定,寿命更长。其采用接触材料采用贵金属+超硬镀金处理,力矩小,运转稳定,寿命长,电阻波动小,接触电阻小,保证优良的传输性能。
典型应用包括自动化设备、工作转台、摄像机云台、机器人等.
产品等级选型表 |
产品等级代号 |
最高转速 |
工作寿命 |
接触材料 |
VC |
150RPM |
1000万转 |
贵金属 |
VD |
400RPM |
3000万转 |
镀金-镀金 |
VH |
800RPM |
8000万转 |
金合金 |
技术规格参数 |
机械技术指标 |
电气技术指标 |
参数 |
数值 |
参数 |
数值 |
工作寿命 |
参考产品选型等级 |
|
功率 |
信号 |
额定转速 |
参考产品选型等级 |
额定电压 |
0~690VAC/VDC |
0~440VAC/VDC |
工作温度 |
-30℃~80℃ |
绝缘电阻 |
≥1000MΩ/500VDC |
≥1000MΩ/500VDC |
工作湿度 |
0~85% RH |
导线规格 |
AWG16#Teflon |
AWG22#Teflon |
接触材料 |
参考产品选型等级 |
导线长度 |
标准长度300mm(可据要求调整) |
壳体材料 |
铝合金 |
绝缘强度 |
1000VAC@50Hz,60s |
扭矩 |
0.1N.m;+0.03N.m/6路 |
动态电阻变化值 |
<0.01Ω |
防护等级 |
IP51 |
|
|

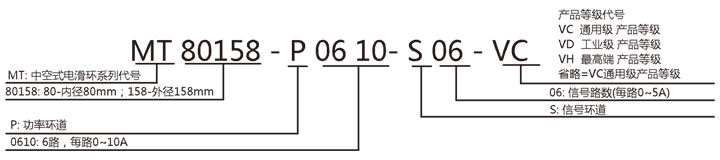

选型表
MT80158系列-过孔式滑环选型表 |
型号 |
10A |
信号或5A |
长度L(mm) |
型号 |
10A |
信号或5A |
长度L(mm) |
MT80158-S02 |
0 |
2 |
45.6 |
MT80158-S36 |
0 |
36 |
172 |
MT80158-P0210 |
2 |
0 |
45.6 |
MT80158-P0610-S30 |
6 |
30 |
172 |
MT80158-S03 |
0 |
3 |
45.6 |
MT80158-P1210-S24 |
12 |
24 |
172 |
MT80158-P0310 |
3 |
0 |
45.6 |
MT80158-P3610 |
36 |
0 |
172 |
MT80158-S06 |
0 |
6 |
60 |
MT80158-S42 |
0 |
42 |
193.6 |
MT80158-P0210-S04 |
2 |
4 |
60 |
MT80158-P0610-S36 |
6 |
36 |
193.6 |
MT80158-P0410-S02 |
4 |
2 |
60 |
MT80158-P1210-S30 |
12 |
30 |
193.6 |
MT80158-P0610 |
6 |
0 |
60 |
MT80158-S48 |
0 |
48 |
215.2 |
MT80158-S12 |
0 |
12 |
81.6 |
MT80158-P0610-S42 |
6 |
42 |
215.2 |
MT80158-P0210-S10 |
2 |
10 |
81.6 |
MT80158-P0910-S39 |
9 |
39 |
215.2 |
MT80158-P0310-S09 |
3 |
9 |
81.6 |
MT80158-P1210-S36 |
12 |
36 |
215.2 |
MT80158-P0610-S06 |
6 |
6 |
81.6 |
MT80158-P1810-S30 |
18 |
30 |
215.2 |
MT80158-P0810-S04 |
8 |
4 |
81.6 |
MT80158-P2410-S24 |
24 |
24 |
215.2 |
MT80158-P1010-S02 |
10 |
2 |
81.6 |
MT80158-S60 |
0 |
60 |
258.4 |
MT80158-P1210 |
12 |
0 |
81.6 |
MT80158-P0610-S54 |
6 |
54 |
258.4 |
MT80158-S18 |
0 |
18 |
103.2 |
MT80158-P0910-S51 |
9 |
51 |
258.4 |
MT80158-P0210-S16 |
2 |
16 |
103.2 |
MT80158-P1210-S48 |
12 |
48 |
258.4 |
MT80158-P0410-S14 |
4 |
14 |
103.2 |
MT80158-S72 |
0 |
72 |
305.6 |
MT80158-P0610-S12 |
6 |
12 |
103.2 |
MT80158-P0610-S66 |
6 |
66 |
305.6 |
MT80158-P0810-S10 |
8 |
10 |
103.2 |
MT80158-P1210-S60 |
12 |
60 |
305.6 |
MT80158-P1010-S08 |
10 |
8 |
103.2 |
MT80158-P2410-S48 |
24 |
48 |
305.6 |
MT80158-P1210-S06 |
12 |
6 |
103.2 |
MT80158-P3610-S36 |
36 |
36 |
305.6 |
MT80158-P1410-S04 |
14 |
4 |
103.2 |
MT80158-S84 |
0 |
84 |
348.8 |
MT80158-P1610-S02 |
16 |
2 |
103.2 |
MT80158-P1210-S72 |
12 |
72 |
348.8 |
MT80158-S24 |
0 |
24 |
124.8 |
MT80158-P2410-S60 |
24 |
60 |
348.8 |
MT80158-P0410-S20 |
4 |
20 |
124.8 |
MT80158-P3610-S48 |
36 |
48 |
348.8 |
MT80158-P0610-S18 |
6 |
18 |
124.8 |
MT80158-S96 |
0 |
96 |
392 |
MT80158-P1210-S12 |
12 |
12 |
124.8 |
MT80158-P1210-S84 |
12 |
84 |
392 |
MT80158-P1810-S06 |
18 |
6 |
124.8 |
MT80158-P2410-S72 |
24 |
72 |
392 |
MT80158-P2410 |
24 |
0 |
124.8 |
MT80158-P3610-S60 |
36 |
60 |
392 |
MT80158-S30 |
0 |
30 |
146.4 |
MT80158-P4210-S54 |
42 |
54 |
392 |
MT80158-P0610-S24 |
6 |
24 |
146.4 |
MT80158-S108 |
0 |
108 |
439.2 |
MT80158-P1210-S18 |
12 |
18 |
146.4 |
MT80158-P1210-S96 |
12 |
96 |
439.2 |
MT80158-P1810-S12 |
18 |
12 |
146.4 |
MT80158-P2410-S84 |
24 |
84 |
439.2 |
MT80158-P2410-S06 |
24 |
6 |
146.4 |
MT80158-P3610-S72 |
36 |
72 |
439.2 |
MT80158-P3010 |
30 |
0 |
146.4 |
MT80158-P4810-S60 |
48 |
60 |
439.2 |
注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
金彩汇
10A和信号(5A) 可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

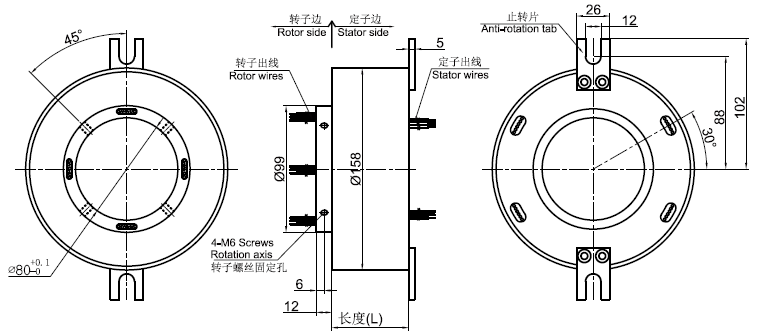

标准图纸
